群联PS2251-03芯片量产成功详细图文教程

2013-11-12 22:57 来源: 未知 作者:www.upantool.com 浏览量:150734次

     近期,为了一个老本子能够再次焕发青春,需要将老本子重装系统,但是由于本子实在是有点老了,光驱早已不堪使用,就想用U盘启动安装,到网上一查资料,现在U盘启动的制作方法真是好多,有量产也有不用量产的,考虑到兼容性和安全性,还是量产成启动光驱比较好,其他系统就存在U盘的另一个分区中好了,也可以用Ghost找到一键安装就好了。

     注意:下面的教程会写入固件,风险较大可能变砖,因为固件不一定匹配你的U盘,如果不是特别需修复或者做启动盘不建议量产。
一、量产成CDROM+U盘(注意如果你不量产启动盘,直接跳过一、,然后看下面的二、只修复U盘)
 1、查找U盘信息

群联PS2251-03芯片量产成功详细图文教程



 群联的芯片比较奇怪,用chigenius读信息还不够准,必须用先用chipgenius查个大概,再用群联专用软件GetInfo去查,信息才能显示得准确

此外,这里显示得MPALL版本也不对,在网上都找不到,我看网友们也多有反应,只能用3.63版本以后的,否则爆红

2、用量产工具MPALL_V3.63

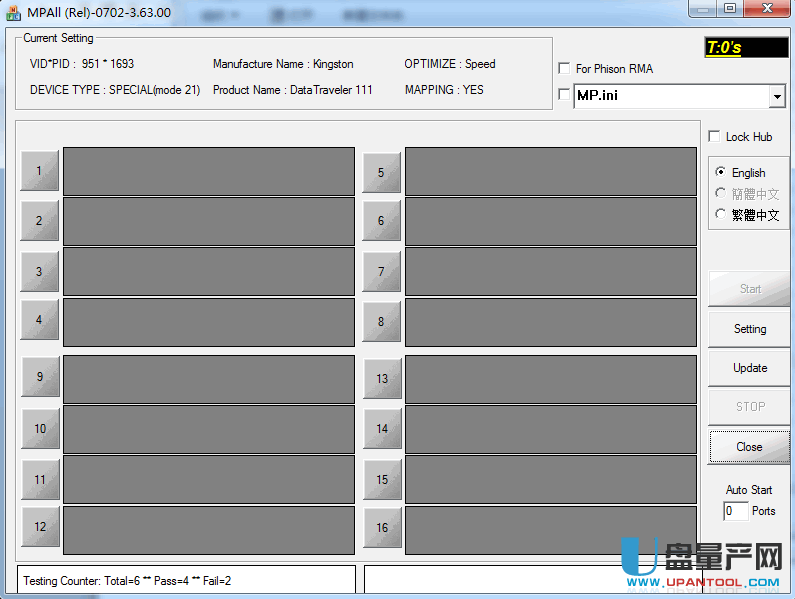

界面显示

群联PS2251-03芯片量产成功详细图文教程
3、点击setting按钮进行设置
群联PS2251-03芯片量产成功详细图文教程
在setting type提示框中分别选择如上图选项,再点击OK按钮

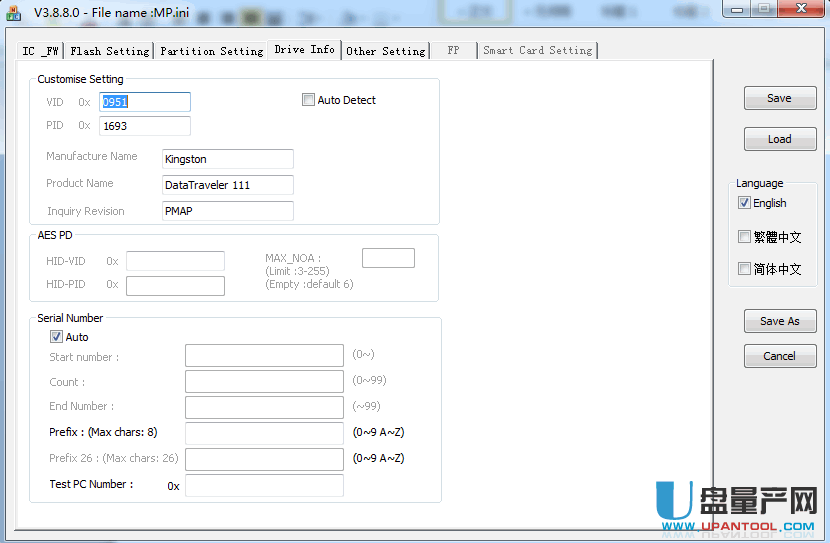

4、设置界面中各个页面如下:

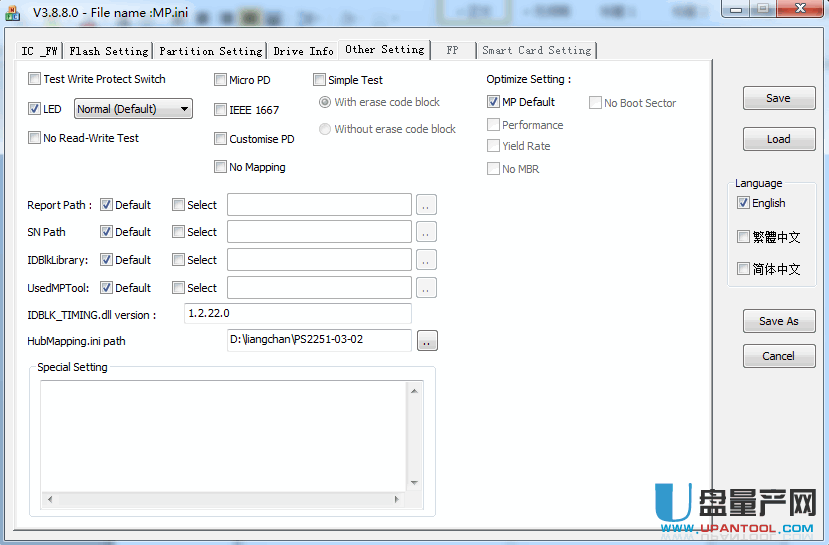

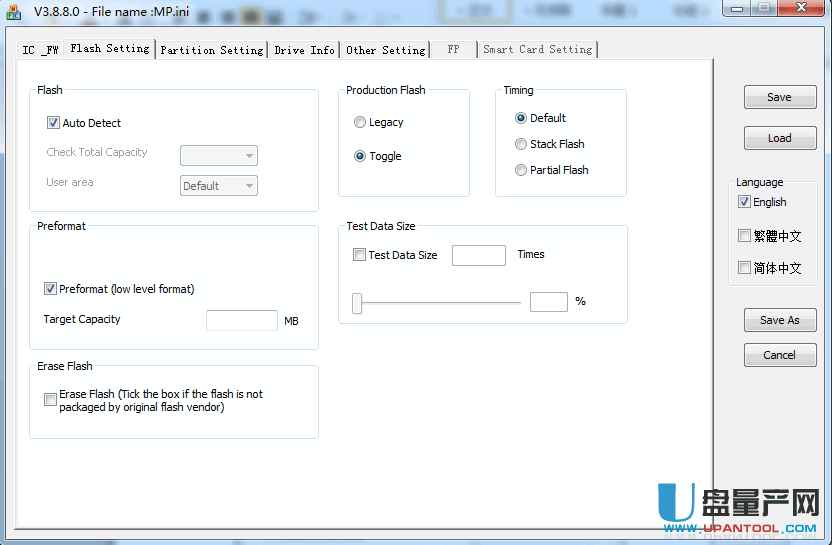

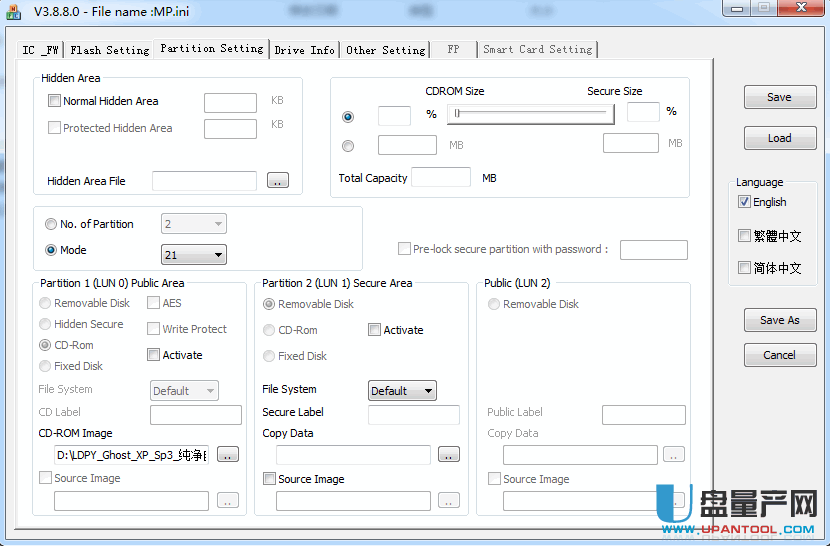

这里有四个注意的地方:一是第一次必须要在IC_FW页面设置Firmware的写入选项,并选择Burner File为BN03V104M.BIN和Firmware File为FW03FF01V10353M.BIN,否则无法正常量产,以后在恢复为U盘后再想量产时就不用选Do Isp选项了;二是在Flash Setting页面Production Flash 选择Toggle,这个据说因为群联的Flash类型是Toggle的,也有网友说选Legacy,反正不选量产就失败;三是在Partition Setting页面Partition选择分为两个区,模式选为21,特别是CD-ROM要选择带有启动光盘;四是在Other Setting页面选择IDBLK­_TIMING.DLL version版本为1.2.22.0,这个是必须的,目前我试过只有这个版本才能正常使用,别的都会爆红,此外,还需要设置HubMapping.ini的Path。其他均是默认的。
群联PS2251-03芯片量产成功详细图文教程

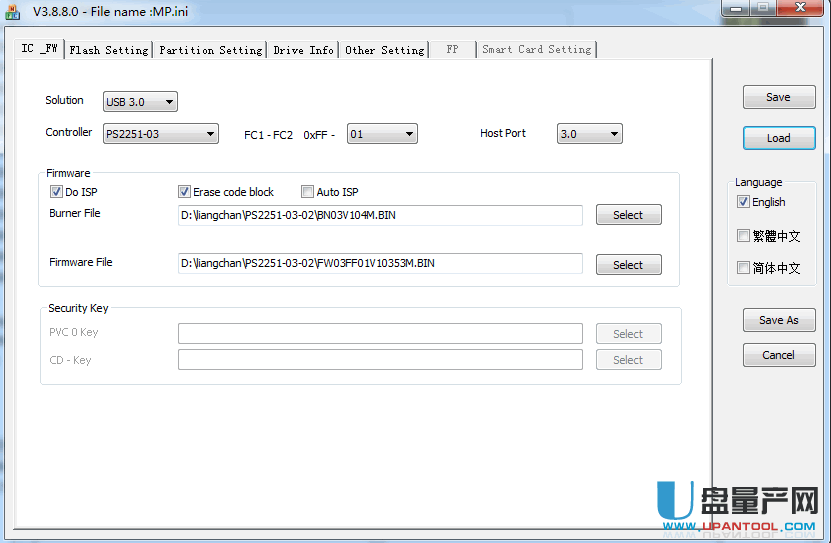

host port这里很关键,如果你的U盘再usb3.0的接口上量产的话选3.0。如果是2.0的接口上量产就选2.0,建议大家在usb2.0的接口上量产。

群联PS2251-03芯片量产成功详细图文教程


群联PS2251-03芯片量产成功详细图文教程

群联PS2251-03芯片量产成功详细图文教程

群联PS2251-03芯片量产成功详细图文教程

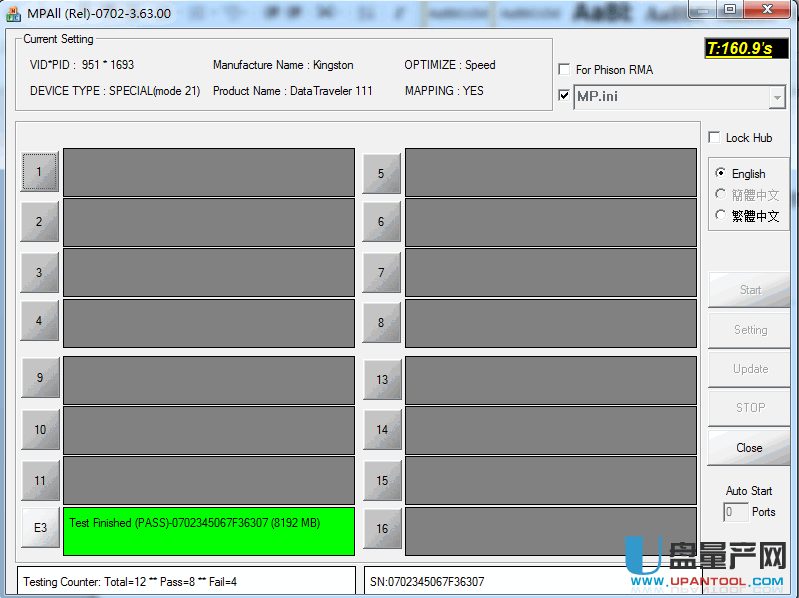

5、点击保存,相应设置会自动保存在MP.ini中,OK,回到量产工具界面,点击Start按钮,忐忑等待。。。。。。。。。OK,变绿啦,成功!!!耗时160S,当然我使用的是700M左右的XPsp3安装盘,如果是4G左右win7或win8盘,请按容量翻倍等待时间,呵呵。
群联PS2251-03芯片量产成功详细图文教程

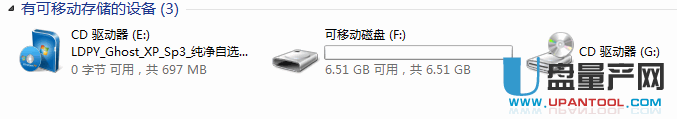

6、要使用的话还需再次拔插一下U盘,就可以看到一个光驱一个U盘啦。
群联PS2251-03芯片量产成功详细图文教程
7、如果想搞成双启动,还可以把可移动磁盘用U盘装机助理或大白菜或电脑店超级U盘装系统一键制作启动U盘,这样你就可以得到光驱+HDD双启动的U盘了。
8、重启,检测一下,Ok,没问题。

二、量产成原始U盘状态
     现在不少人在量产了2251-03主控的群联U盘后经常会爆红出错(说实话,我在量产这个U盘的过程中也是无数次爆红,报错的编码在网上一查都有,煎熬了一周多的时间才逐渐正常),如何用量产工具进行恢复就成了我们的必修课,当然有时爆红并不影响U盘的正常识别,但是更多是插上U盘后毫无动静,怎么办?这就需要一点点硬件上的知识啦,通常我们需要在短接Flash芯片上的29和30脚的同时插入电脑上USB接口(现在有网友介绍说脚的起点旁有个圆点,其实通常芯片上印的字正对自己时按逆时针数就可以了,工具用镊子或小一字螺丝刀即可),直到量产工具能够识别出U盘(这时U盘容量显示通常不正常,我的U盘量产失败后重新识别后只有0字节)。当然,这个主要是要有耐心,因为修复好后再次量产失败也是常有的事,就要再一次重来,呵呵,我也是一个周末就在量产、短接、修复、再量产中度过的,好几次都想把U盘砸了或是放弃了,还好,终于坚持下来了。
在识别出U盘后,现在就要重新开始量产过程了,当然,这时必须选择模式3才能恢复成原始状态,相关设置与量产成CDROM+U盘类似,只有如下页面设置有所更改:
群联PS2251-03芯片量产成功详细图文教程

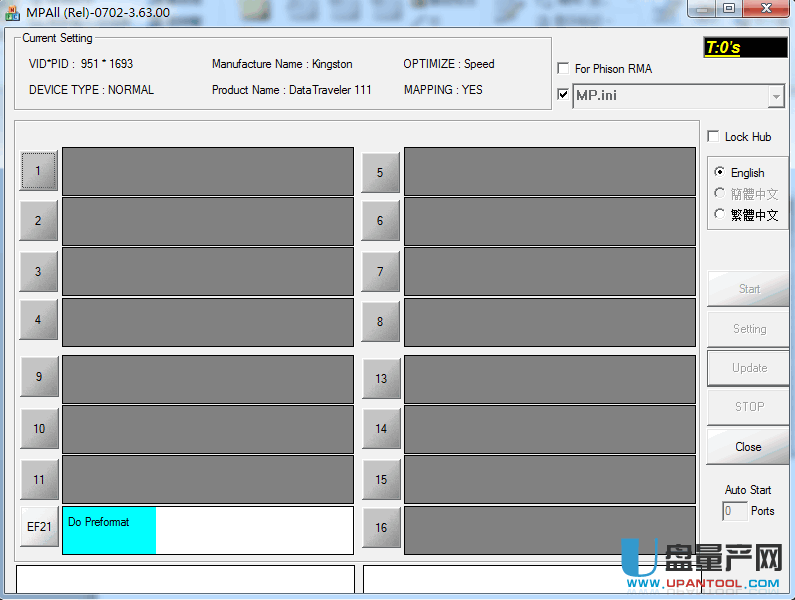

保存后进入量产界面,开工!!!
群联PS2251-03芯片量产成功详细图文教程

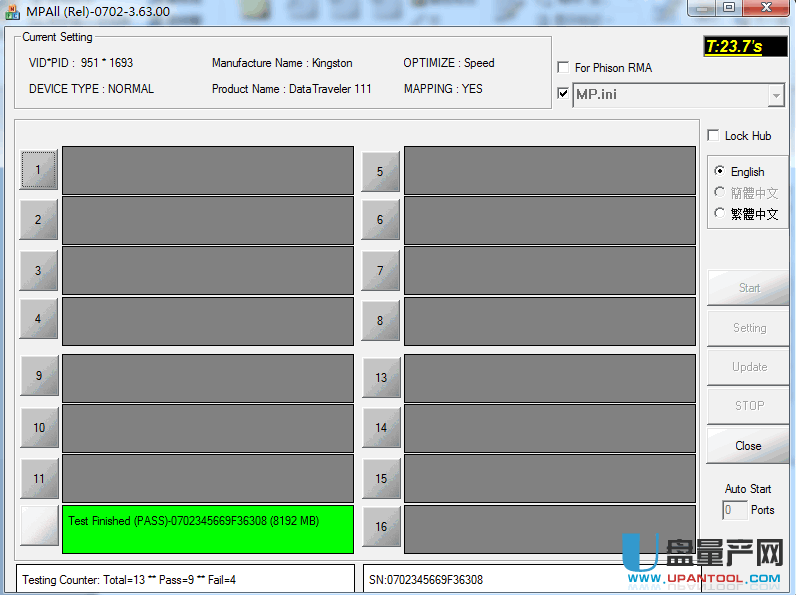

顺利成功!!!
群联PS2251-03芯片量产成功详细图文教程

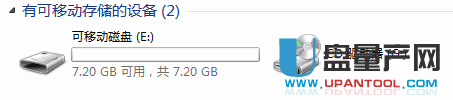

呵呵,看,又变成U盘了!!
群联PS2251-03芯片量产成功详细图文教程
三、量产的设置文件

1、  量产成CDROM+U盘

[PenDriveMP]

IC Type=PS2251-03

[Parameter Mark]

Parameter Type=F1_MP_21

[Customize Info]

USB VID=0x0951

USB PID=0x1693

String Product Name=DataTraveler 111

String Manufacturer Name=Kingston

Inquiry Version=PMAP

Use30Fixture=1

IDBlkLibrary_Version=1.2.22.0

[Configuration]

Reset Serial Number=0

File System 1=2

Partition Boundary MB=999999999

MappingFilePath=D:\liangchan\PS2251-03-02

[TestItemOption]

Do Preformat Test=1

[Extra]

Mode=21

[Misc]

Privacy Volume Label=secure

CDROM Image=D:\YOS_XP_1.0.iso

set1667=0x00

[Advance]

FC1=0xFF

FC2=0x01

CheckLegacy=1

[Firmware]

ISP=1

Burner File=D:\liangchan\PS2251-03-02\BN03V104M.BIN

Firmware Name=D:\liangchan\PS2251-03-02\FW03FF01V10353M.BIN

[Misc]

Burner Erase All=1

set1667=0x00

这里要注意:就是第一次量产时需要刷入固件,以后就都不用了,除非你又爆红(不会这么逊吧!!)上面的iso路径填你自己的,Burner File,Firmware Name路径也要填你量产工具里的,MappingFilePath填你量产工具的目录。

2、  量产成原始U盘状态:

[PenDriveMP]

IC Type=PS2251-03

[Parameter Mark]

Parameter Type=F1_MP_21

[Customize Info]

USB VID=0x0951

USB PID=0x1693

String Product Name=DataTraveler 111

String Manufacturer Name=Kingston

Inquiry Version=PMAP

Use30Fixture=1

IDBlkLibrary_Version=1.2.22.0

[Configuration]

Reset Serial Number=0

File System 1=2

MappingFilePath=D:\liangchan\PS2251-03-02

[TestItemOption]

Do Preformat Test=1

[Extra]

Mode=3

[Advance]

FC1=0xFF

FC2=0x01

CheckLegacy=1

[Firmware]

ISP=1

Burner File=D:\liangchan\PS2251-03-02\BN03V104M.BIN

Firmware Name=D:\liangchan\PS2251-03-02\FW03FF01V10353M.BIN

[Misc]

Burner Erase All=1

set1667=0x00

四、量产工具文件出处

1、MPALL_V3.63.exe下载

注意:里面说的用IDBLK­_TIMING.DLL version 必须自己去找个1.2.22.0版本的才行。

2、下载IDBLK­1.2.22.0,解压后将其中的IDBLK­_TIMING.DLL version 1.2.22.0 文件,替换1中的即可。



五、个人体会
量产确实是一个劳心劳力的活,在量产前需要收集大量的资料进行积累,在量产的过程中还要忍受不断失败的折磨,就是因为每个公司不同类型的U盘主控、Flash芯片都有可能不同,而其量产工具也不是一一对应,各种固件也不一定齐全,必须要经过无数次探索尝试才有可能到达胜利的彼岸(当然钱包也很有可能一同缩水),不过这种追求未知的冒险精神也是我们大家前进的动力哦!预祝大家好运!
