金士顿DT100G3群联PS2251-03短接量产修复教程

2017-12-01 21:34 来源: 本站整理 作者:hlhu795 浏览量:756次

   一直在用的一款金士顿DT100G3系列的U盘,容量16GB;经过两年多的使用外壳上的标记都磨没了,可能是使用时间太久了,今天突然就不能识别了,下面就教大家怎么修复完全不被电脑识别的U盘。
   这U盘用大白菜PE做成启动盘一直在使用,既能当启动盘又能当U盘用,放了win7、xp系统镜像文件备用,也挺好用,为什么突然会坏掉了呢?
   因为下面的原因导致U盘损坏:前段时间为了测试某二合一网卡,正用U盘在两台电脑之间来回拷驱动文件,当插到WIN8系统的电脑上时突然提示:使用驱动器G:中的光盘之前需要格式化。是否将其格式化?




       试了好几台电脑都是这样,不想格式化破坏U盘里面的文件,于是想着用DiskGenius分区软件把隐藏的系统分区删除后,还能保留U盘里的其它文件,没想到经过这样的操作后电脑无法识别U盘了!

        说一下:本人以前没折腾过U盘,用的过程中也没出现过问题,想着U盘坏了修复这么个小东西不值当! 有些说的不专业的还望高手指正!下面开始对U盘的折腾、折腾、再折腾!!

      先用检测软件测试U盘,好多软件都找不到U盘,后来用了ChipEasy芯片无忧 V1.6版的检测出U盘主控是群联P2251-50(60),设备ID:VID=0951 PID=1666,详见下面的图片:



       接着开始下载群联的量产软件准备一阵狂折腾,但是没有任何进展,根本找不到U盘,接下来就开始动手了,拆U盘啦!不拆不折腾才叫难受哦!拆卸过程就不说,直接上图片。

拆开可以看到flash芯片型号:FD16BB08UCT1-4E(最后量产成功后确是东芝的芯片。)

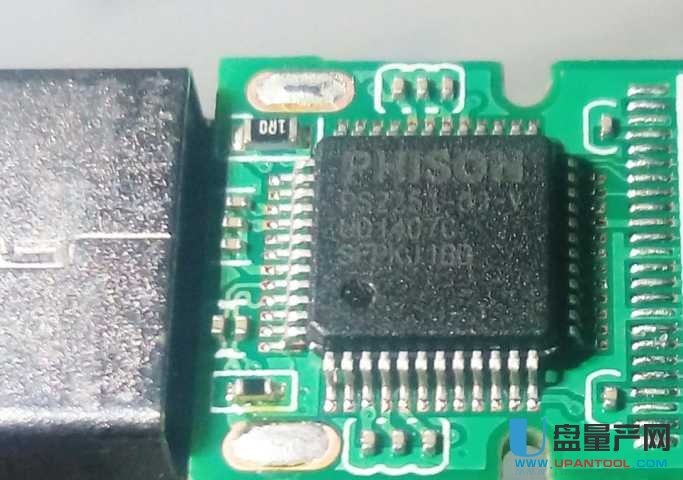

主控芯片型号:群联PHISON PS2251-03-V/U01407C

       拆开后发现主控芯片的具体型号后又开始找PS2251-03系列的量产工具,还是没有反应,用短接FLASH芯片29/30脚然后插入电脑usb接口也没有任何反应,想着这U盘难道是使用过程中因为静电的原因或者插入电脑时电源电压波动把芯片烧掉了,试了N多遍还是不行,也搞累了搞烦了,但是觉得这U盘如果硬件方面没有损坏的话不会这么容易坏吧!那就先放着改天再试试吧!

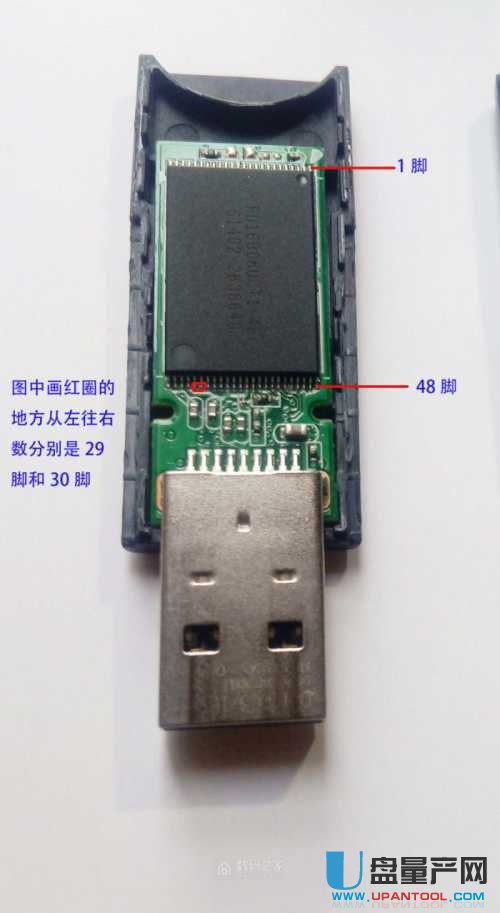

短接闪存芯片29和30脚图片
       两天后,又开始到网络上找金士顿的量产工具,还真找到一个金士顿量产同系列64GU盘的工具,于是开始新一轮的折腾,启动量产工具,短接芯片针脚插电脑usb口,刷的一下,量工具盘符显示区出现红色提示条,哈哈!找到U盘,好一阵窃喜哈!接着按照教程进行设置,设置完成开始量产,量产过程中又出现状况了,提示IDBLK文件版本检测错误;这时需要冷静,可能是我的设置时填错了,于是再次重新把参数设置一遍,开始量产,不到一分钟显示量产成功!OK,终于成功了!

   量产工具选择的是MPALL 3.63
下面是U盘设置过程,详见图片:


点setting进行量产设置。







U盘插的usb3.0就勾选3.0,如果是2.0就勾2.0,主控要选择ps2251-03,如果你的是其他主控就选你自己的。



勾选烧写固件


这里是烧写固件,一般短接都需要从新写固件,注意一定要选2251-03的固件,别选错了。




这里要选择toggle


这里的模式要改成3



取消自动侦测,出厂号自己填




这里idb版本号一定要对应量产工具的版本。




说一下本次修复U盘的体会:
      修复设备或者电子产品,需要足够的耐心,尽量多尝试!在没有确定无法修复的情况下绝不放弃!
      此 次修复过程中自己犯了一个错误,就是短接管脚插电脑USB接口时,正确的做法是短接管脚后插入电脑要等到量产工具盘符显示区出现红色提示条或者白色提示条 后再松开短接工具,而我在第一次修复时短接后插入电脑后3秒之内就断开了短接工具,这样导致U盘无法识别,没能修复成功。
      还有量产工具中参数设定要仔细,以免出现失误做无用功。
