记忆棒降级片改造成U盘教程

2017-05-28 22:02 来源: 本站整理 作者:胡奚曷 浏览量:444次

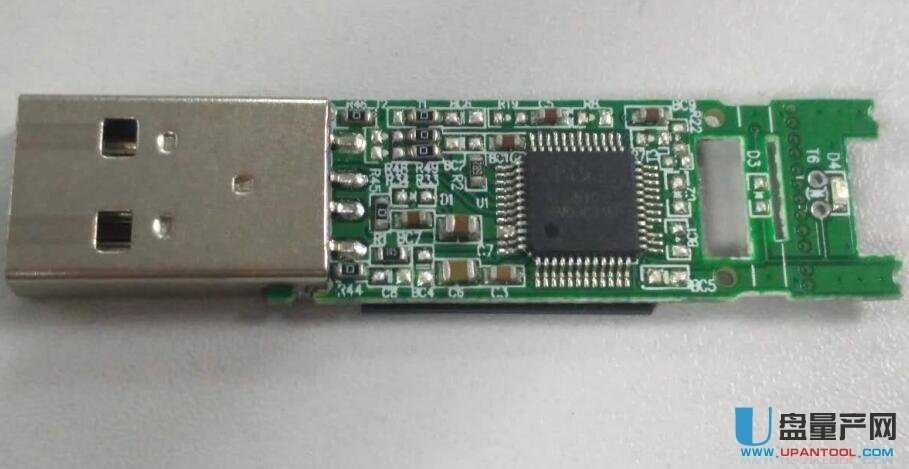

  记忆棒拆出的8G降级片D27UCG8T2MYR没用了,直接拿来做个U盘吧,刚好手上有UP19主控板,下面就教大家如何跳线。

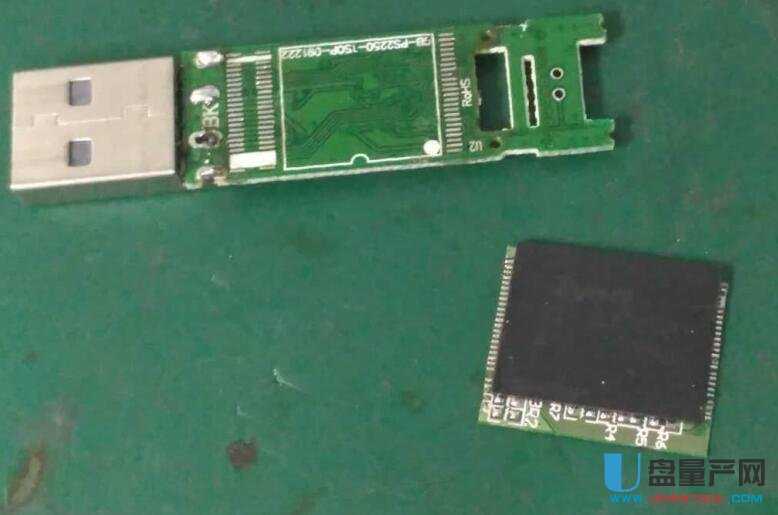

  本来计划用上记忆棒的原PCB


可惜PCB太厚,焊不上



于是放弃了

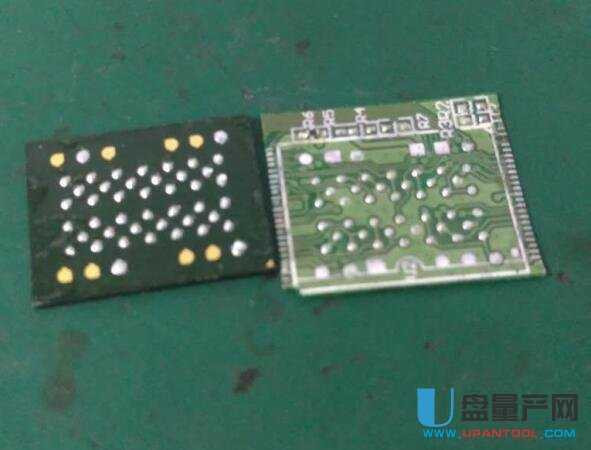

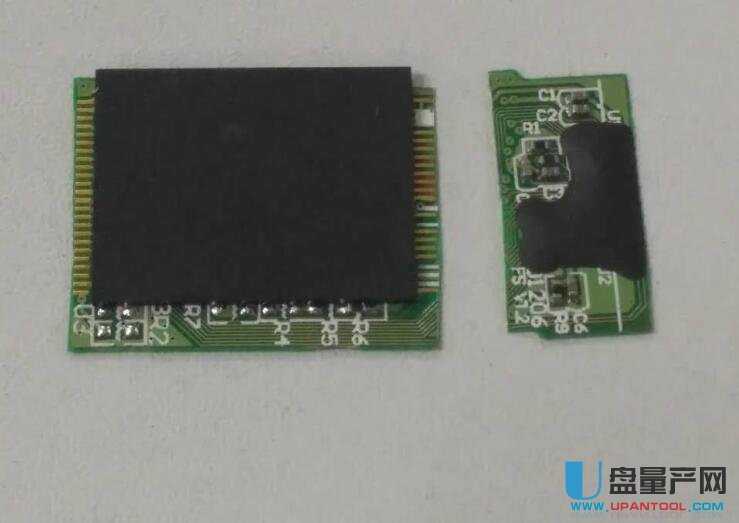

拆掉flash ,LGA52封装的

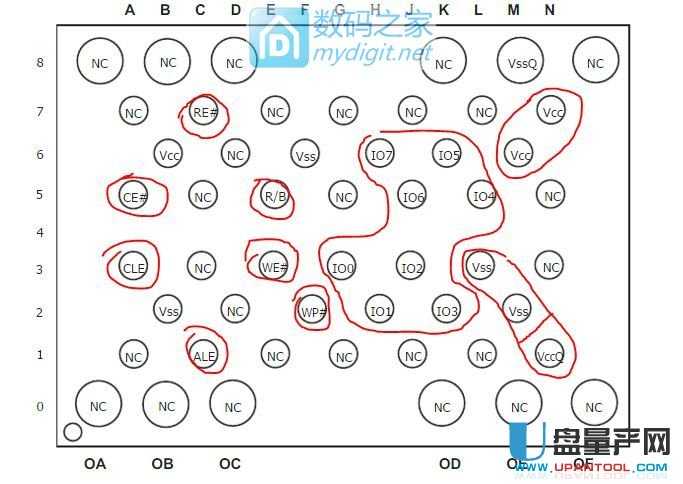

如何跳线先看焊点信息
参考资料:H27UCG8T2MYR规格书

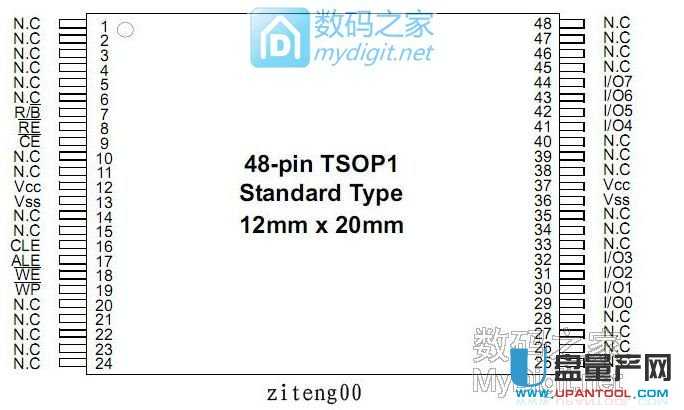

 各种类型的FLASH引脚定义


按定义把相同的引脚连上就行了,比如ALE连ALE。
把LGA的Flash飞线焊接到TSOP主控板上

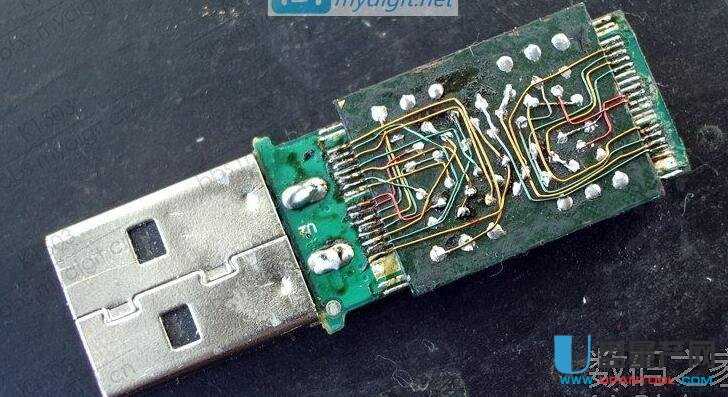

参考别人做好的连接线:

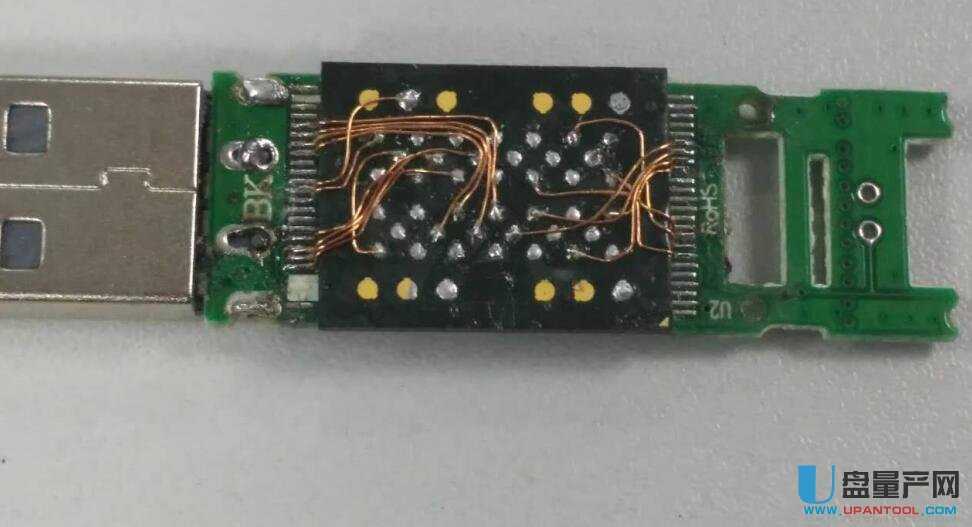

下面开始本u的飞线:

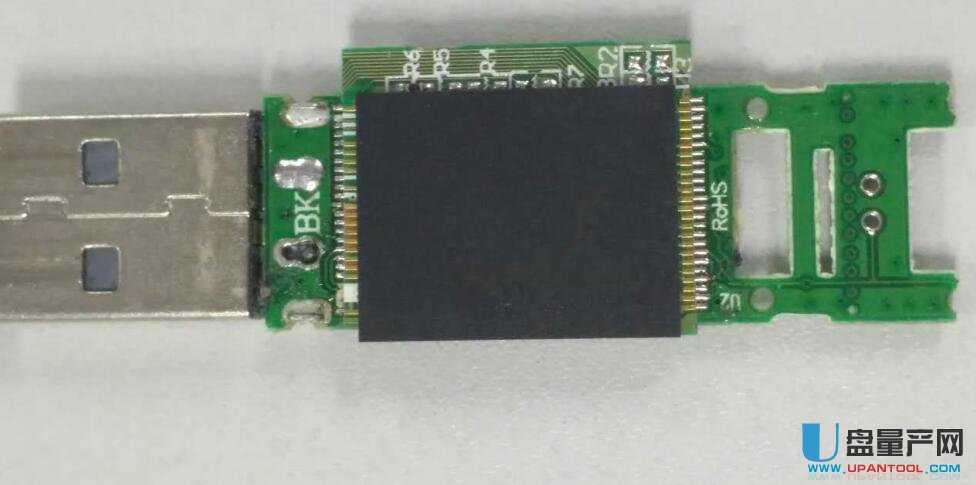

继续飞线

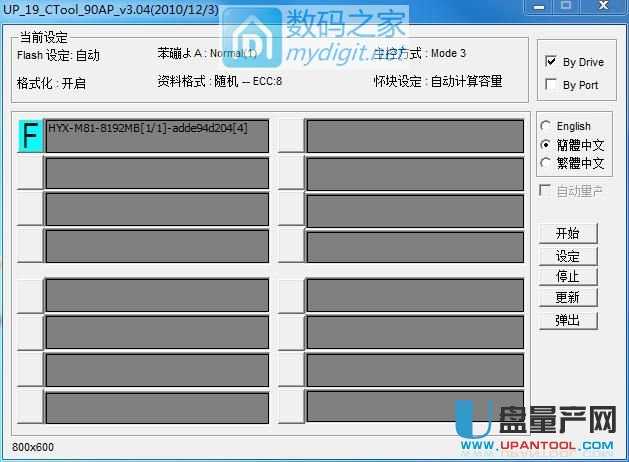

飞线完成,开始量产,找群联的量产工具,先找的黑片量产工具。


插上电脑

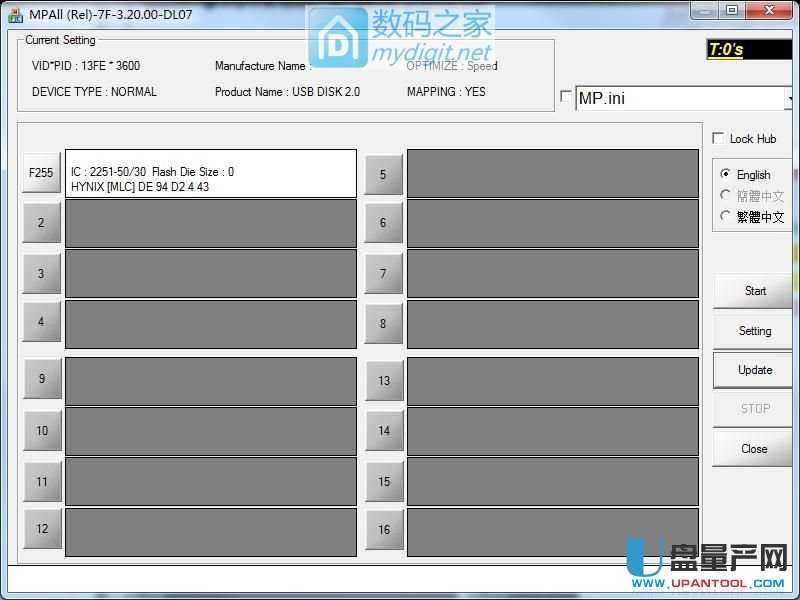

换个白片的群联量产工具3.20版。

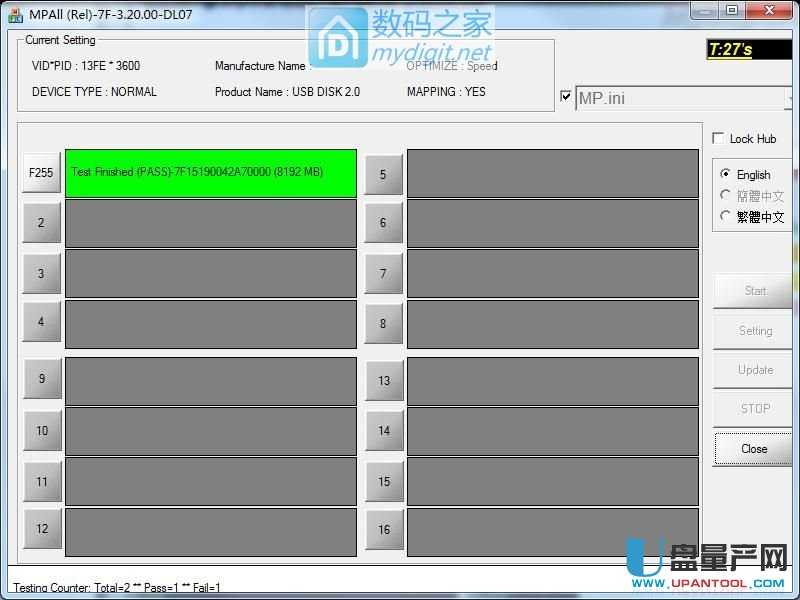

量产成功:

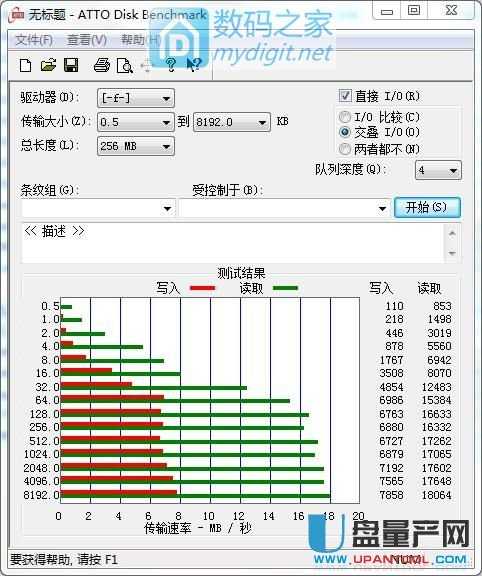

U盘已经做好,下面测试下读写速度。

速度还行。

完成,裹上胶带,装壳,到此记忆棒做成U盘就完成了。
