SF2281固态硬盘开卡短接方法及闪存焊贴顺序

2017-09-03 来源:本站整理 作者:U盘量产网 浏览量:16465次

  SF2281主控的固态硬盘如果自己diy的或者坏了要修复的话就必须开卡,而ssd不像U盘直接可以量产,它需要短接了才能开卡,而SF2281的短接哪个位置呢?diy要怎么焊接闪存顺序呢,下面就教大家。

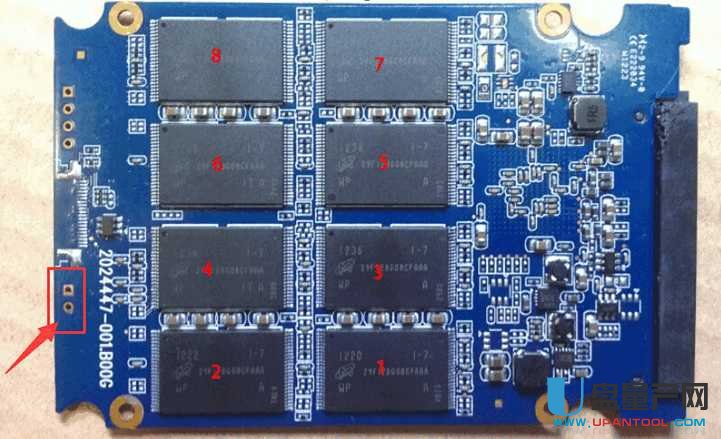

一、开卡短接孔:蓝盘短接图中箭头指的2孔;

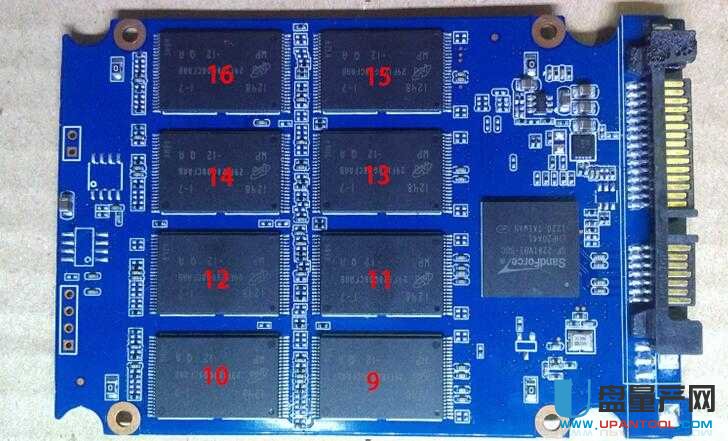

闪存贴法位置顺序:参考图中标记数字;


贴1片:1
贴2片:1,2
贴3片:1,2,3
贴4片:1,2,3,4
贴6片:1,2,3,5,6,7
贴8片:1-8
贴12片:1,2,3,5,6,7,9,11,12,13,15,16

贴16片:全贴满。

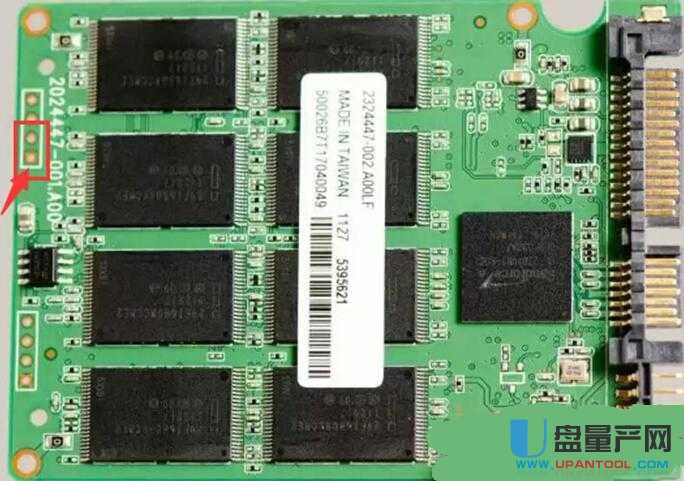

二、绿板短接位置如下 ,贴法同蓝板一样;


diy注意事项:
1 芯片不需要清空,有条件就清空操作一下(主要是看下芯片的状况如何,防止芯片颗粒体质不行开不过卡,到时候焊上再拆下麻烦了)

2 焊上去的F第一开卡不需要短接 开卡成功后再次开卡就需要短接了

3 下面说下蓝色板子:
需要在开卡设置里面把写保护电路选项打开 不然开卡不会PASS

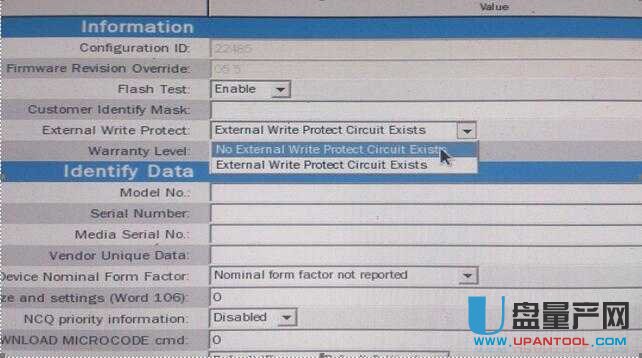

有2个选项:

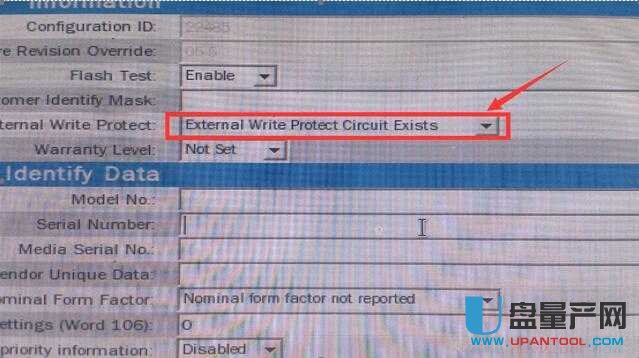

改为如下:



图下面选择B01
选择好温度感应型号后保存配置!
之后选择保存好的配置进行开卡即可!
