慧荣SM3257ENBA主控U盘线路原理图

2018-12-03 21:41 来源: 本站整理 作者:U盘量产网 浏览量:179次

  一个U盘的慧荣SM3257ENBA的主控板作者由于焊接过多导致焊盘腐蚀已经无法焊锡,所以想用细铜丝把主控与闪存连接起来,但如果想要正确连接就需要用到SM3257ENBA主控和闪存的芯片原来图,而这里就分享给大家作者281247347自己摸索出的SM3257ENBA和闪存的原理图,有需要的可以参考

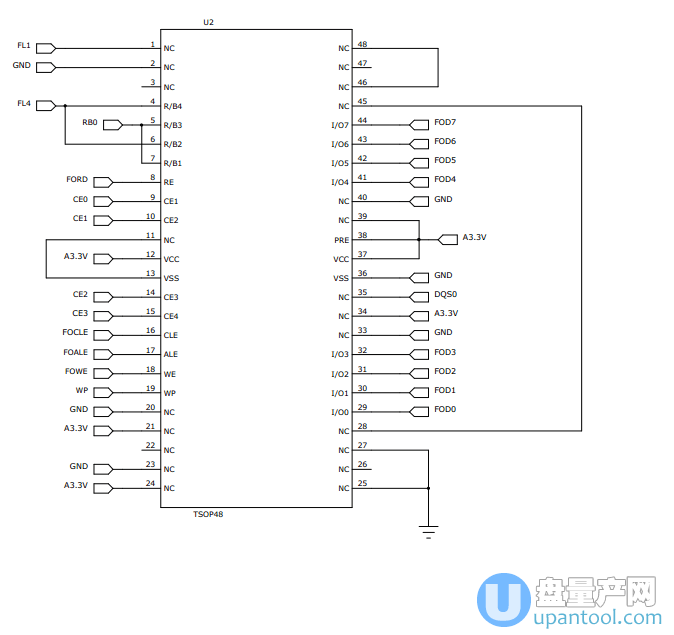

上图是TSOP48闪存的引脚定义图

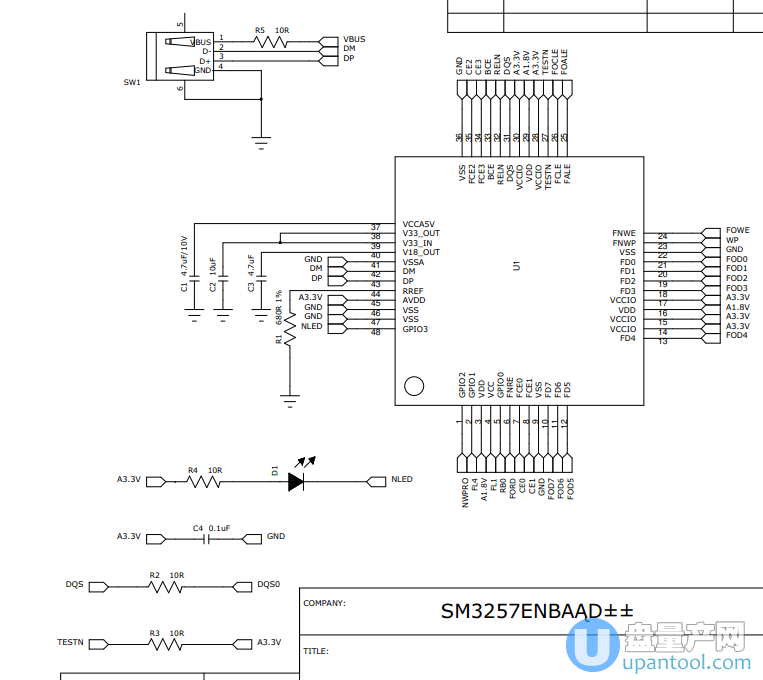

上图是SM3257ENBA主控的原理图,另外还有usb接口的定义。
