雷克沙慧荣U盘提示请插入磁盘解决维修方法

2018-10-06 23:31 来源: 本站整理 作者:aping365 浏览量:161次

  一个雷克沙S23的U盘坏了,具体症状是插入电脑后没有显示或有显示但提示请插入磁盘,拆开这个U盘发现电路板比较薄,再加上是推拉结构的塑料外壳,在使用过程中比较容易出现问题,用量产工具无法量产成功,说明是U盘硬件出现了问题,这么薄的电路板判断是主控或闪存脱焊导致接触不良导致的问题。
    所以解决方法是:
    拆开仔细查看U盘板子,发现闪存有一个角已经和电路板脱离,明显是闪存BGA焊点已经开焊了,就先注入助焊剂加焊了一下,但没有效果故障依旧。只得将闪存从主控板上拆下来重新用钢网植球(不喜欢用锡膏,因为锡膏植锡后锡球严重偏小,虽然省事成本低,但不耐用)后再次焊接到主控板上,再次插到电脑上就识别出U盘了,而且U盘里的数据都还在,赶紧把里面的数据拷贝出来备份一下以防万一。

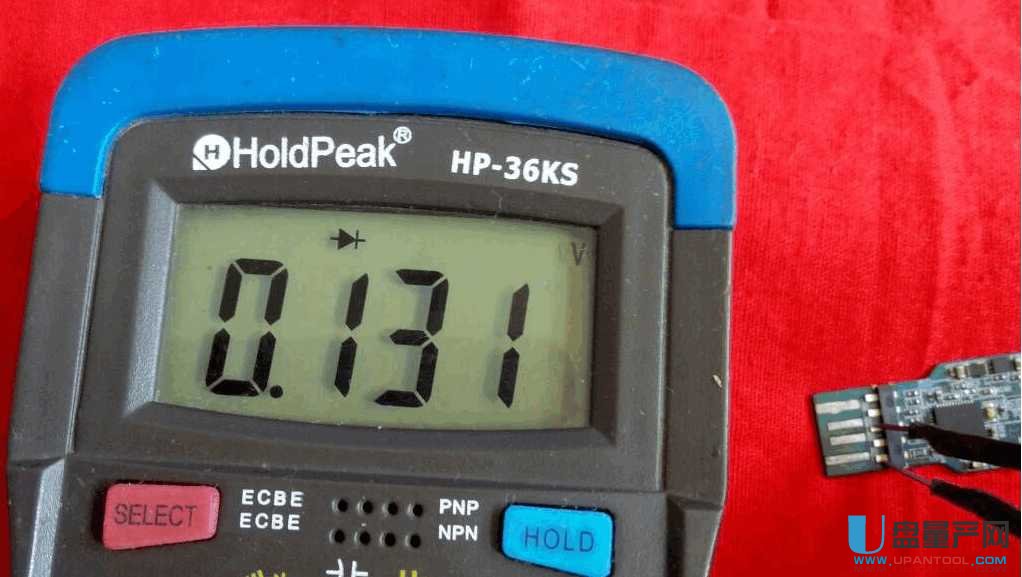

    本以为已经修复成功了,结果把U盘插到USB3.0接口发现U盘无法正常运行在3.0模式下,就如同一个普通USB2.0接口的U盘一样,说明什么呢?因为USB3.0的接口比2.0接口就多5个触点,说明负责usb3的触点出现了问题,用万用表的二极管档测量这几个触点后就发现有一个触电正反向都是只有0.131V的导通电压,而旁边正常的触点却是正反向有不同的导通电压,明显不正常。而这个触点与主控间也没有任何其他元件而是直通主控的,将主控加焊了一次,问题依然不变,显然是因为此引脚已经损坏了而导致无法正常运行于3.0模式下的。



   此时有两个选择,一是更换同型号的主控芯片或同型号的主控板,这样不用量产,原来数据都还可以保留;二是把NW544的正品闪存焊下来,舍弃原主控板,更换成其他主控板,首选慧荣的同系列主控,比如SM3267等型号,版型首选普通版型,以便容易搭配外壳。

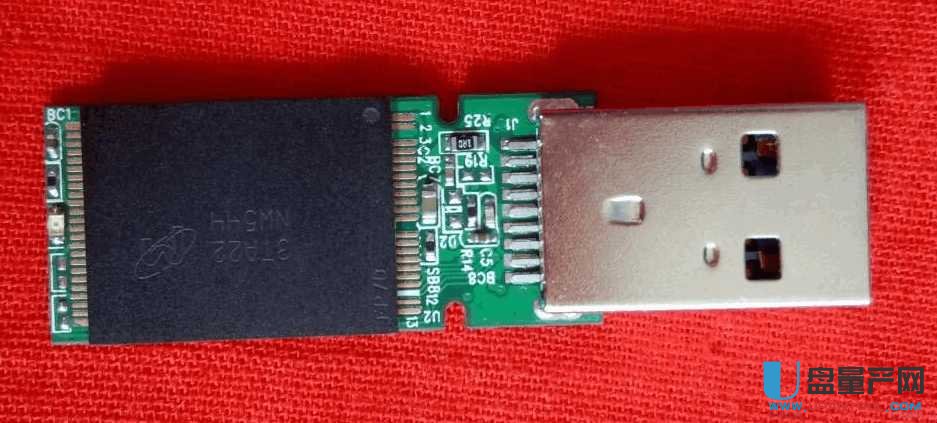

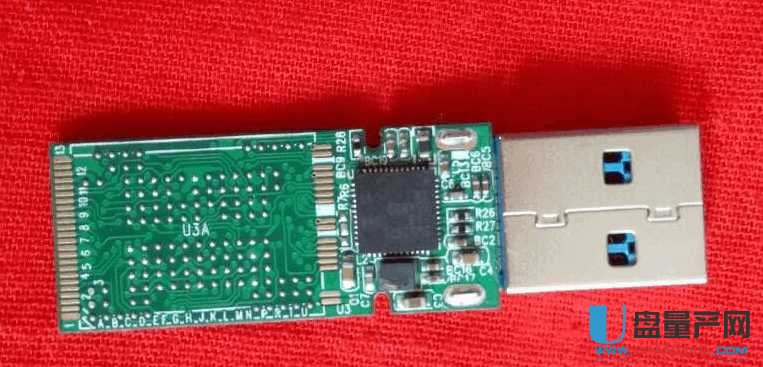

   考虑决定选用方案二,把闪存换到另一个通用SM3267主控板上,换好以后的成品如下:

   本来以为SM3267主控和原来的SM3261非常相似(引脚定义似乎都是一样的),可以不用重新量产而直接使用。可换上后发现不量产是不行的,辛亏先前已经将U盘所有数据进行了备份,否则就免不了多一次拆焊了。

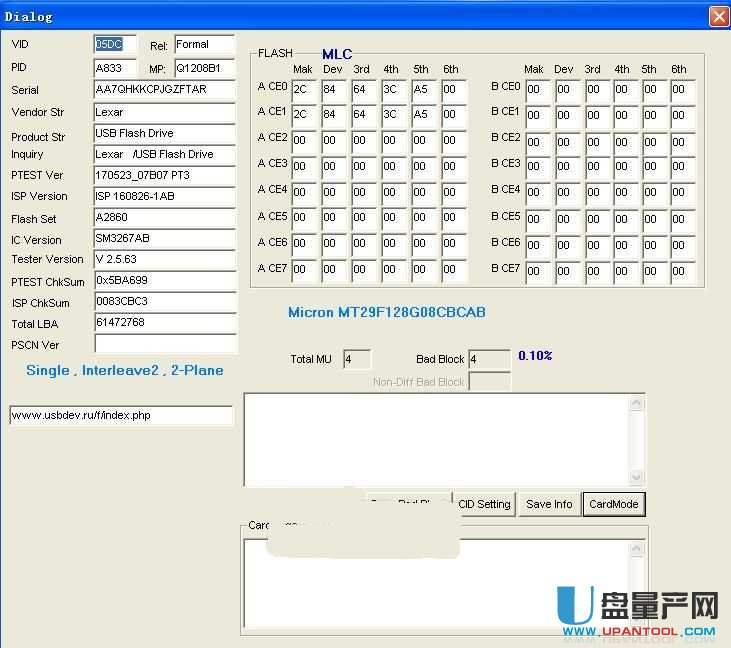

  量产直接用最新版本的量产工具量产成功,正片就是正片用了好几年坏块都没有增加,依然很少。

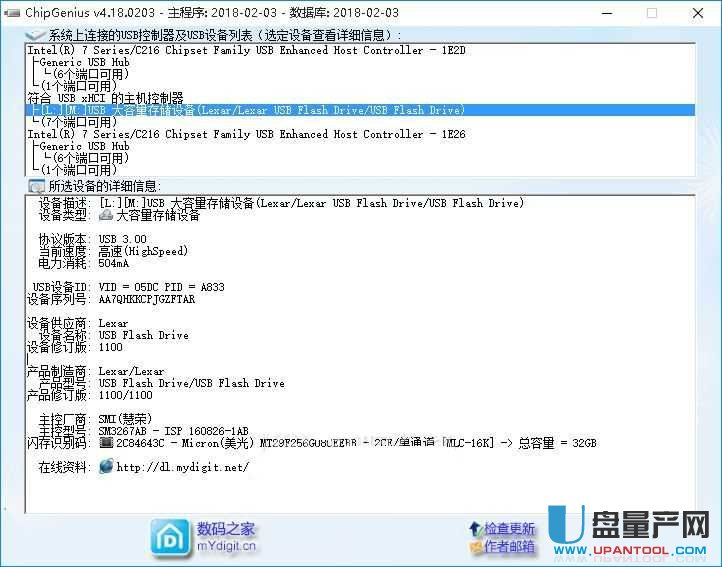

  换新主控板以后量产成功后的U盘检测结果如下:

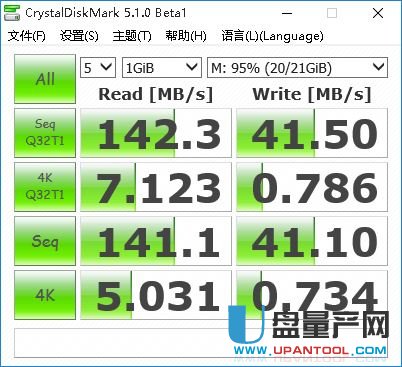

  可以看到MLC的闪存,读写曲线很平滑,而且这还是已经量产USB CDROM,并制作了3区3启的启动盘,而且还把原来的文件全部复制回来以后测试的结果,U盘可用空间剩下大约只有1.2G左右,若空盘时进行测试的速度还要更好一些。

  读140左右,写40左右。4K性能比一般U盘好很多,所以此U盘是值得挽救的,也值得换一个板子继续使用。

  如果你的U盘遇到电脑不识别,U盘提示请插入磁盘,用量产工具也无法修复的话,主板板子比较薄的话可以考虑是不是虚焊了,用此方法来解决。
