U盘FLASH短接图(解决U盘量产失败/无法识别硬件)

2011-01-18 12:06 来源: 未知 作者:zouhu8 浏览量:92243次

许多朋友常常因为U盘量产失败等原因造成无法使用,因为涉及到硬件方面的知识,需要一定的动手能力,所以我简单的介绍一下。
此方法的缺点就是要拆开U盘,会造成无法保修。或是操作失识误而使U盘报废!

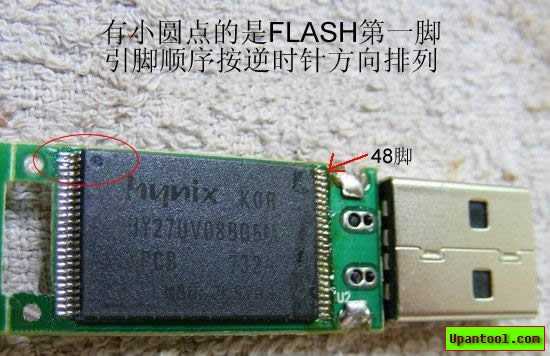

先看几张U盘内部FLASH的实物图:
这是我们动手的基础和前提条件

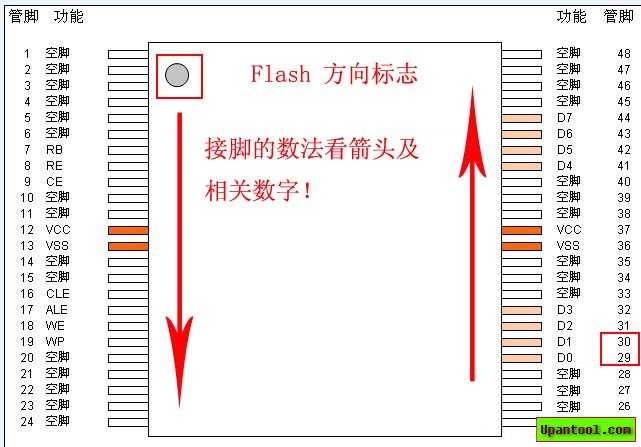

FLASH短接图



FLASH短接图



FLASH短接图

FLASH短接图

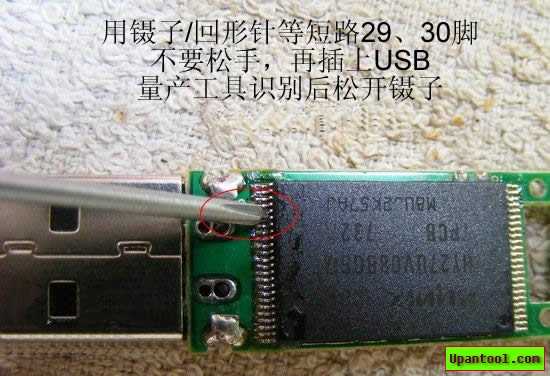

操作步骤为在USB没有通电的情况下先短接,再插入U盘,找到盘符后断开短接

两面都有flash的在不带主控那一面短接。


发表评论

(您的评论需要经过审核才能显示)
  • 高兴
  • 撇嘴
  • 抓狂
  • 汗
  • 惊恐
  • 疑问
不会下载请看下载帮助

软件评论

湖北省 电信 网友 发表于: 2014-05-24
我的是完全密封的,拆不开
重庆市 电信 网友 发表于: 2013-09-12
找到盘符了。可是还是打不开。短接后出现个H盘是以前没有的。请问接下来该这么办
管理员回复: 接下来用量产工具量产修复U盘。
山东省滨州市 联通 网友 发表于: 2013-08-21
俺的是贴片的,没脚
管理员回复: 贴片的好像也有在USB口位置2个小接触片块
