U盘内部存储结构原理及怎么组成

2016-01-22 来源:本站整理 作者:U盘量产网 浏览量:30149次

    所谓“USB闪存盘”(以下简称“U盘”)是基于USB接口、以闪存芯片为存储介质的无需驱动器的新一代存储设备。U盘的出现是移动存储技术领域的一大突破,其体积小巧,特别适合随身携带,可以随时随地、轻松交换资料数据,是理想的移动办公及数据存储交换产品。

    U盘使用标准的USB接口,容量一般在2G~64G之间,最高容量已有256G的产品,能够在各种主流操作系统及硬件平台之间作大容量数据存储及交换。其低端产品的市场价格已与软驱接近,而且现在很多主板已支持从U盘启动,实用功能更强。总体来说U盘有着光驱不可比拟的优势,主要具有体积小、功能齐全、使用安全可靠等特点。

    U盘的结构基本上由五部分组成:USB端口、主控芯片、FLASH(闪存)芯片、PCB底板、外壳封装。其中,主控芯片可由部分公司自行研发,而价格最贵的部分是FLASH(闪存)芯片,可占到U盘总价的6/7左右,且一般使用是品牌厂商的,目前市场品牌种类繁多,如:三星、海力士、东芝和Intel等等,因目前闪存芯片价格不同,三星的价格最高,其中需要注意的是:必须事先对闪存芯片与注入的软件进行测试,以确实哪种闪存芯片能快速识别其ID,所以,闪存芯片的价格浮动较大,测试以前不能确定。

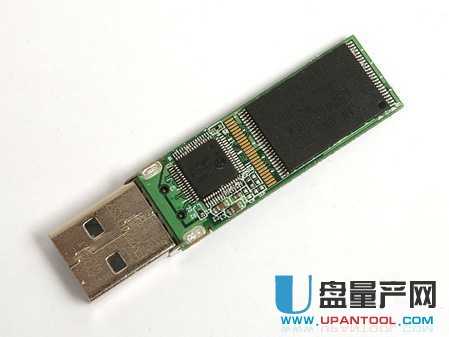

    备注:U盘的结构比较简单,主要是由USB插头、主控芯片、稳压IC(LDO)、晶振、闪存(FLASH)、PCB板、帖片电阻、电容、发光二极管(LED)等组成。



U盘内部存储结构原理及怎么组成

    USB插头:容易出现和电路板虚焊,造成U盘无法被电脑识别,如果是电源脚虚焊,会使U盘插上电脑无任何反映。有时将U盘摇动一下电脑上又可以识别,就可以判断USB插口接触不良。只要将其补焊即可解决问题。

稳压IC:又称LDO,其输入端5V,输出3V,有些劣质U盘的稳压IC很小,容易过热而烧毁。还有USB电源接反也会造成稳压IC烧毁。维修时可以用万用表测量其输入电压和输出电压。如无3V输出,可能就是稳压IC坏了。但有一种情况,输出电压偏低,且主控发烫,这时就是主控烧了。

还有些U盘会在USB+5V和稳压IC之间串一个0欧姆的保护电阻,此时稳压IC没有5V输入电压就是它坏了。现在许多主控都将LDO集成到主控内部了,所以我们会看到许多U盘都没有外置LDO了,它们都是USB+5V电压直接输入。这种情况就要换主控了。

晶振:早期的U盘大多都是用6M的晶振,现在的U盘则普遍采用12M晶振。晶振不耐摔,所以它是U盘上的易损件,最好的维修方法就是用相同频率的晶振直接代换。

主控芯片:主控制芯片负责闪存与USB连接,是U盘的核心,我们一般所说的U盘方案就是指主控芯片的型号。量产工具也是与它对应的。有些主控芯片还要输入3V的电压给FLASH供电,保证闪存的正常工作。

FLASH焊盘:它的作用是固定闪存,使闪存与主控连接。受外力挤压后容易使闪存与焊盘接触不良,这时会造成电脑上的U盘打不开,无法存储文件等。只要将闪存的引脚补焊一下就可以修复,也即我们常说的拖焊。

在市面上,有各式各样的U盘,可爱、简洁普通的,但是撕下U盘的外衣,你会发现,跟普通的电子一样,都是由电路板组合起来的。好了,知道了U盘的结构,可能有些朋友在遇到U盘损坏时,会想要拆开来解剖的吧。

     U盘的基本工作原理也比较简单:USB端口负责连接电脑,是数据输入或输出的通道;主控芯片负责各部件的协调管理和下达各项动作指令,并使计算机将U盘识别为“可移动磁盘”,是U盘的“大脑”;FLASH芯片与电脑中内存条的原理基本相同,是保存数据的实体,其特点是断电后数据不会丢失,能长期保存;PCB底板是负责提供相应处理数据平台,且将各部件连接在一起。当U盘被操作系统识别后,使用者下达数据存取的动作指令后,USB移动存储盘的工作便包含了这几个处理过程。
