网线水晶头接法分两种简单教程

2019-05-07 23:25 来源: 本站整理 作者:U盘量产网 浏览量:115次

   我们家里如果要用网线的话,其实是可以自己接水晶头的,当然你得有一个叫压线钳的工具,有了它你自己就可以接水晶头来做网线了,也无需去买成品,这样就比较灵活,可以自行决定网线的长度,但很多人不知道网线到水晶头的接法顺序,下面就教大家:

1、首先水晶头顺序有两种规范接法,分别是568B 和658A标准


分别对应的网线顺序是:
568B标准:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕
568A标准:白绿,绿,白橙,蓝,白蓝,橙,白棕,棕

而水晶头的接法也分成了:
交叉线的做法是:一头采用568A标准,一头采用568B标准
平行(直通)线的做法是:两头同为568B标准

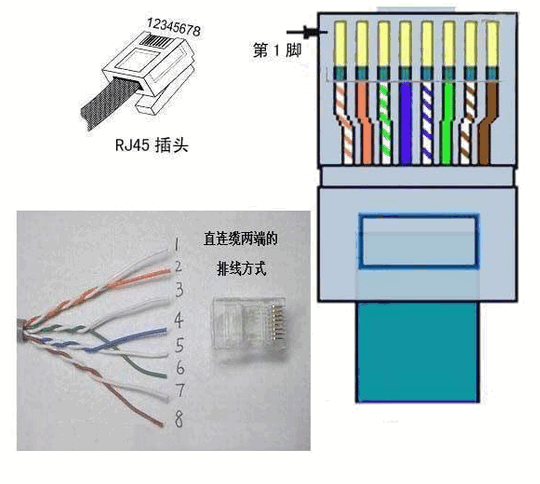

2、而我们家里网线的RJ45接法是按直通568B来做的,下面就图示给大家怎么接,也就是按白橙,橙,白绿,蓝,白蓝,绿,白棕,棕这种接法接水晶头和网线。

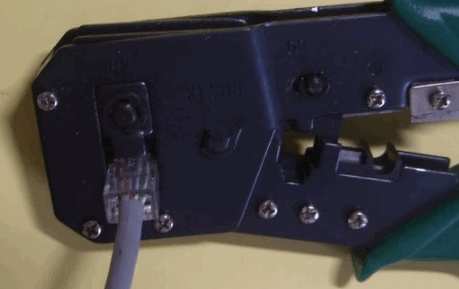

3、把网线拨开后,然把线颜色的顺序按568B标准排列好插到水晶头里,然后用压线钳压一下就接好了。

 总结:做网线按上面的顺序找一个压线钳就可以轻松制作了,一般人都可以制作网线了,以后也可以直接记住这个顺序,不用查阅资料。
