银灿IS903主控U盘某些主板USB3.0 口掉盘维修级修复

2018-10-31 23:21 来源: 本站整理 作者:mon_20xx 浏览量:485次

    之前量产网分享过IS903主控的U盘在usb3.0接口下掉盘的解决方法,都是用量产工具重新量产的方式能解决部分,但实际上在某些主板上还是会掉盘,比如在Q170,H170的USB3.0口上实测会100%掉盘,表现为秒掉盘,然后又重新自动连接上,如果在usb3.0接口和U盘之前加一个usb hub就不会出现这种情况,这种情况究竟怎么办呢?下面就教大家维修级别的解决方案。
    方法就是:
    在废弃的usb板子上找一个电感,然后把is903板子上的换掉就行了,最好换为2520 4.7uH 线绕电感最好。

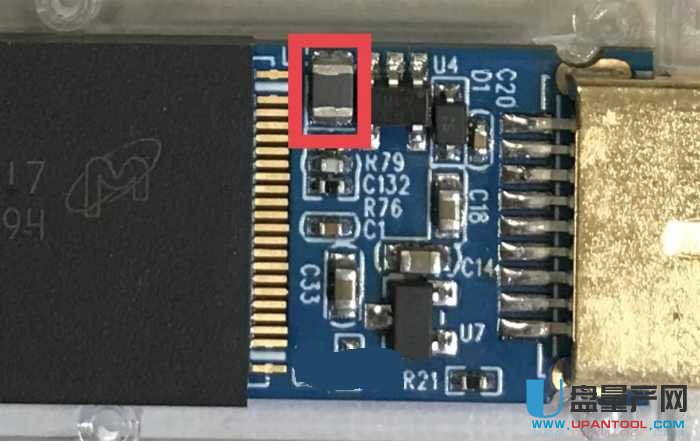

U盘拆开后,可以看到这个可能导致掉盘的电感位置在上图红框位置,把焊下来。

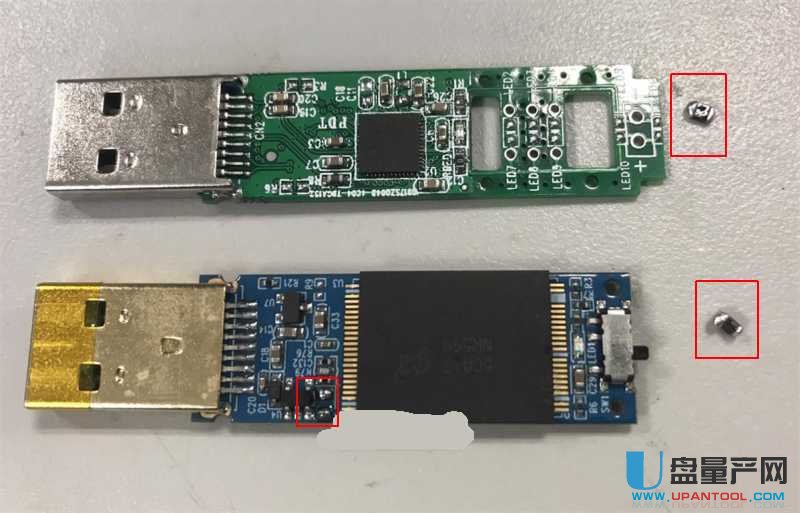

  然后找一个没用的u盘板子,上图绿色的板子就是了,找到一个类似的电感换上就行了,换上后再也没掉盘过,解决起来就是这么简单,但需要你有烙铁这个工具,稍微有点动手能力就行了。
