Marvell 88NV1120主控固态硬盘不认盘开卡修复教程金百达

2018-11-12 21:50 来源: 本站 作者:武汉久龙电脑维修 浏览量:992次

    金百达的固态硬盘可能有人买过,这里有一个KP330 120G过了保质期,现在坏了,故障表现为不认盘也就无法装系统,放入移动硬盘盒能识别但依旧无法格式化无法删除分区,打开硬盘非常慢估计是ssd坏了,所以只能用开卡软件来修复,首先拆开固态硬盘看看什么主控。

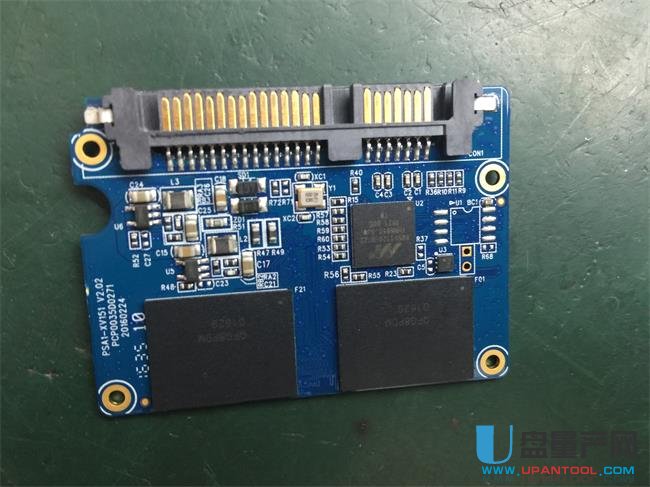

   拆开后可以看到此固态硬盘主板很小,一共只有三个芯片,一个主控:Marvell 88NV1120-BTZ2 另外两片内存颗粒:QFG8PDM,经过作者呕心沥血终于修复,下面就分享出来(所有主控是88nv1120或88nv1140的固态都可尝试此开卡方法)。

前期准备:

1.坏金百达KP330 固态硬盘一片

2.移动硬盘盒或SATAT USB转接卡(本人用的是绿联移动硬盘盒)

3.镊子(电脑无法识别硬盘时需要短接)

4.金百达KP330开卡所需用到的开卡软件:祥硕ASMedia ASM1051主控MP TOOL v1.10量产工具



教程开始:

   虽然KP330主控为Marvell 88NV1120,但它可以用祥硕ASMedia开卡工具进行开卡。将KP330固盘放入移动硬盘盒,插上电脑,打开主程序MPTool.exe

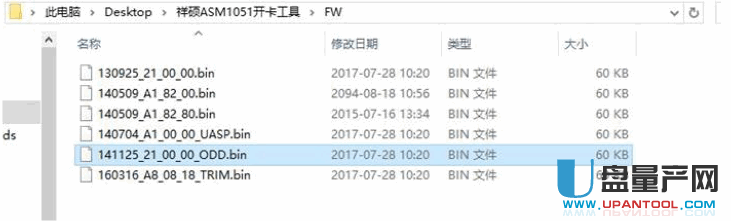

   然后设置参数按如下设置即可,按“Lock MP Tool”解锁设置,解锁密码为:asmedia ,其中按“FW Browse”选取固件, 务必选择正确的固件开卡,本人用的是:141125_21_00_00_ODD.bin



    电脑正确识别到硬盘后,直接按Start开始,即可开卡成功。如下已经显示开卡成功。(开卡过程大概需要一分钟左右,在开卡过程中,SSD硬盘会与电脑断连两次,绿色进度条走满,全部PASS即表示开卡成功)

    如果电脑无法识别SSD固态硬盘或者开卡选取FW固件错误导致Fail开卡失败,无法识别硬盘, 我们就需要用镊子或烙铁短接修复硬盘,让软件正常识别后再开卡。

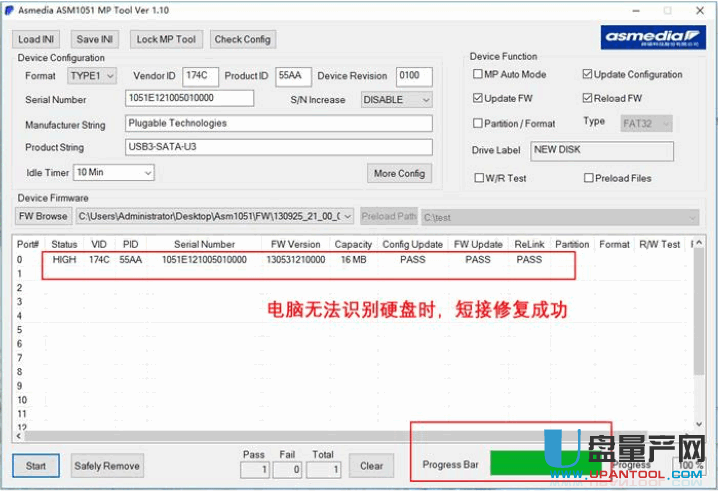

温馨提示:短接后,工具会识别硬盘为16MB,按“Start”修复一遍,完成后,去掉短接,重新插拔移动硬盘盒,软件就会识别正常的容量111G,再按上面方法正常开卡。

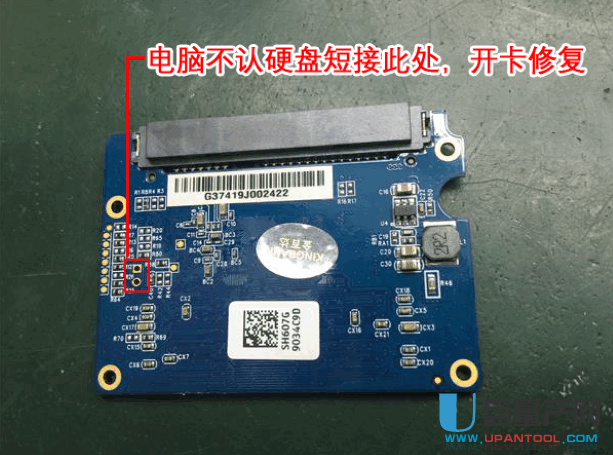

    短接的方法见下图



短接下图这个位置:



短接开卡修复 让电脑识别硬盘

  开卡时间不需要多久就成功了,成功后整个固态硬盘又可以继续正常使用了,可以装入系统。

  下面就修复后ssd实测KP330 120G固态硬盘的读写速度:

  工具使用AS SSD Benchamrk测试结果

  可以看到得分还不错,读写速度基本没什么影响,可以正常用了,如果你也是Marvell 88NV1120主控的固态硬盘,不限制品牌都可以使用本教程来修复,什么不认盘不能格式化都可以用本方法,修复成功的几率非常的高。
